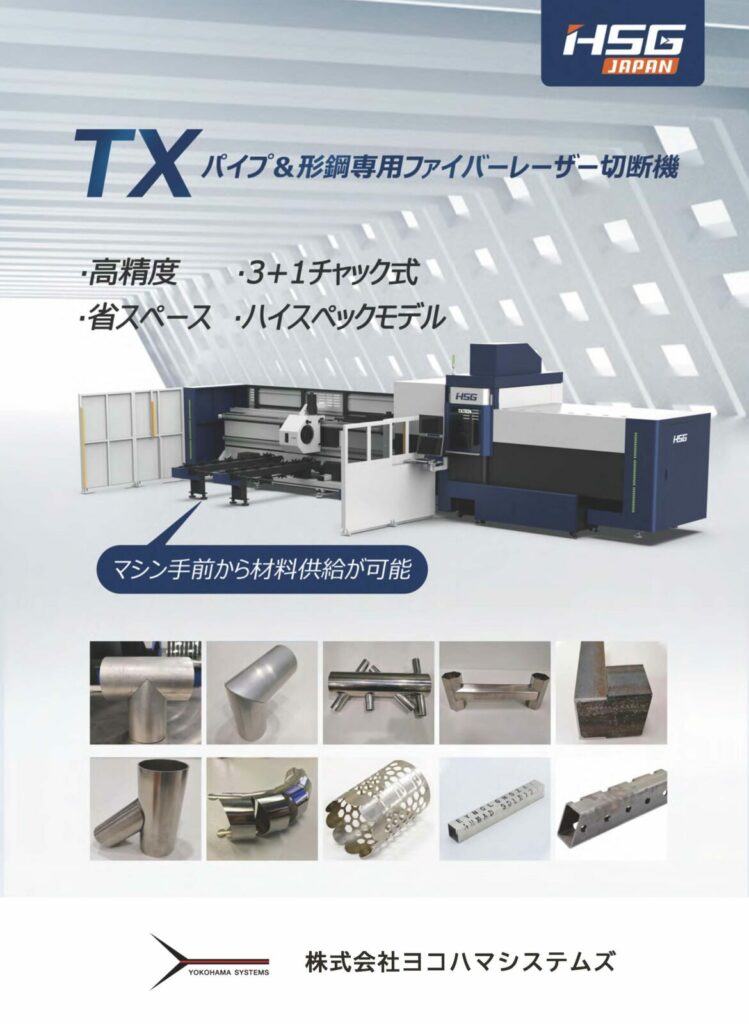

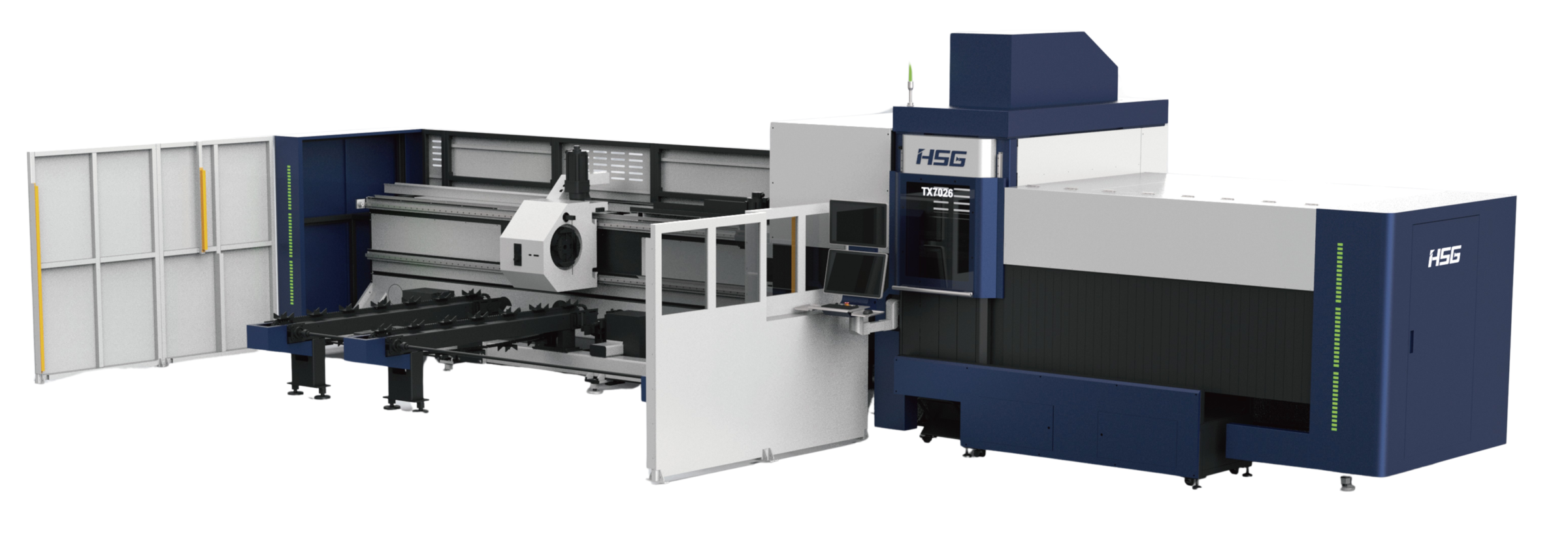

ハイエンドモデル汎用型
レーザーパイプ切断機
3+1チャック
- 本機器は日本工作機械工業会『生産性向上要件証明書』の発行が可能です。
- 「省エネ補助金」対象商品です。

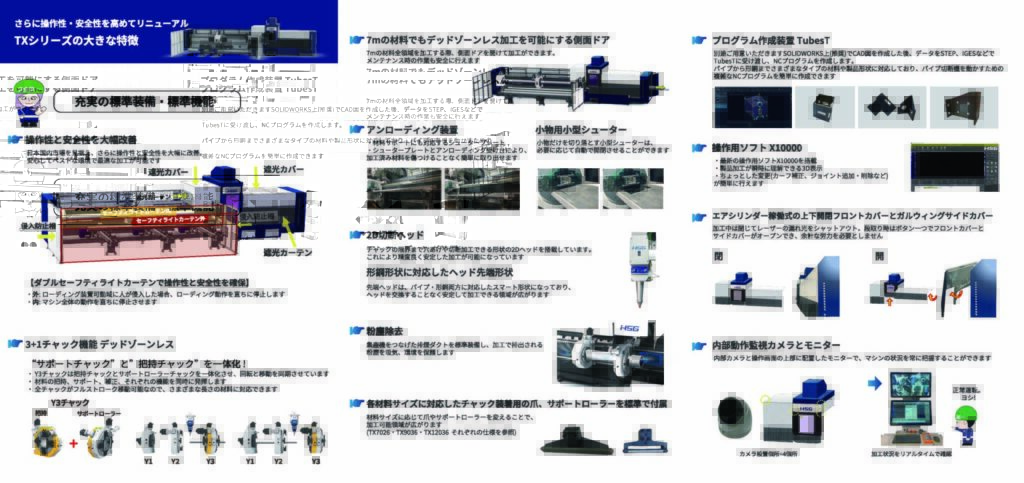

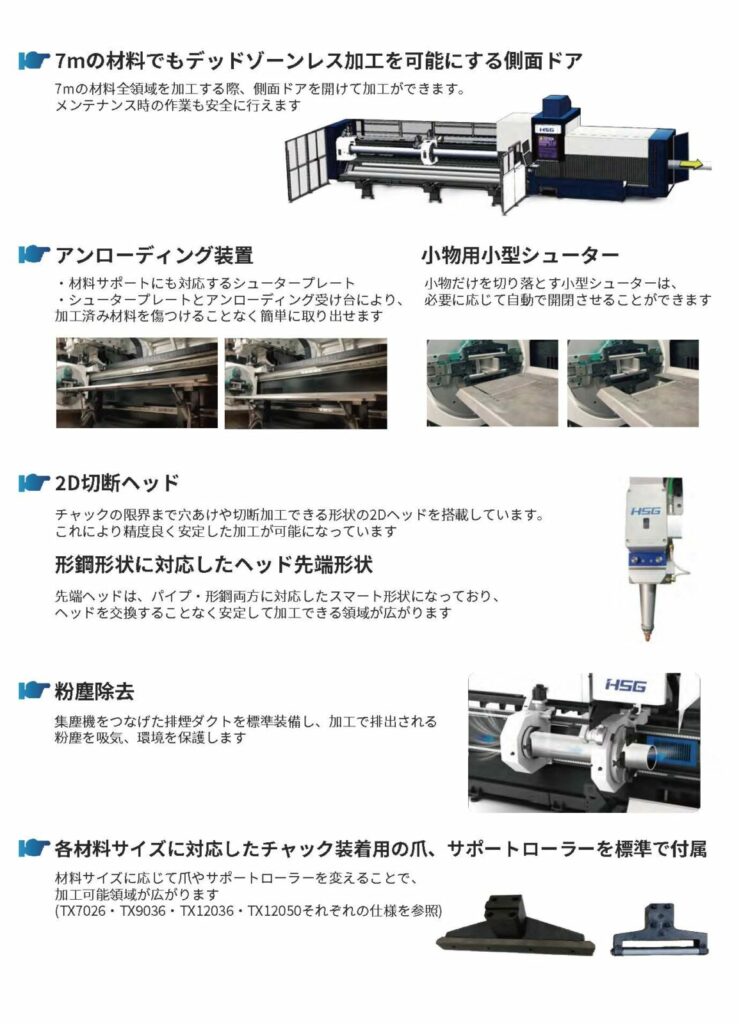

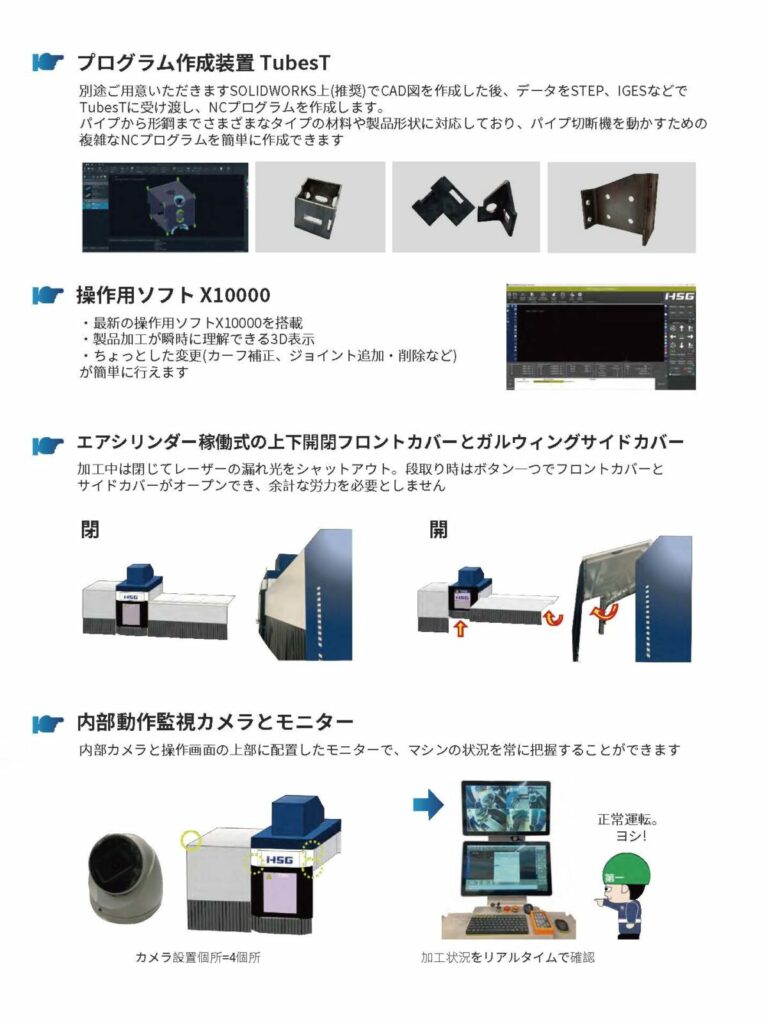

特徴

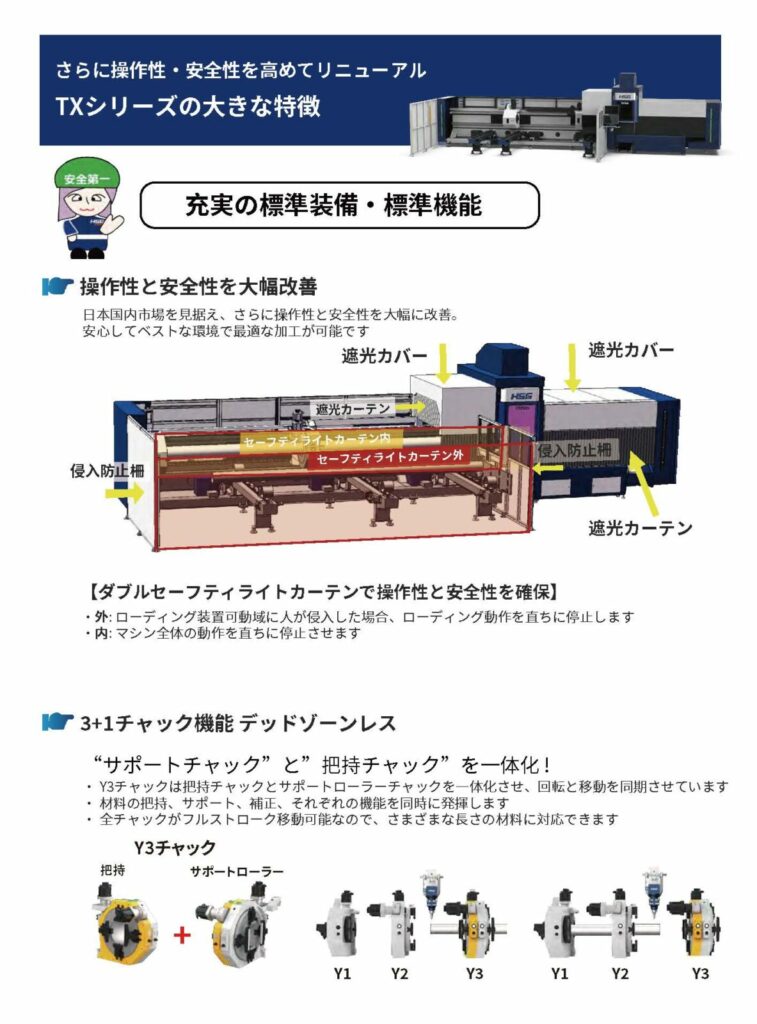

3 + 1チャック機能
"サポートチャック"と"把持チャック"を一体化！
- Y3チャックと把持チャックとサポートローラーチャックを一体化させ、回転と移動を同期させています。
- 材料の把持、サポート、補正、それぞれの機能を同時に発揮します。
- 全チャックがフルストローク移動可能なので、さまざまな長さの材料に対応できます。

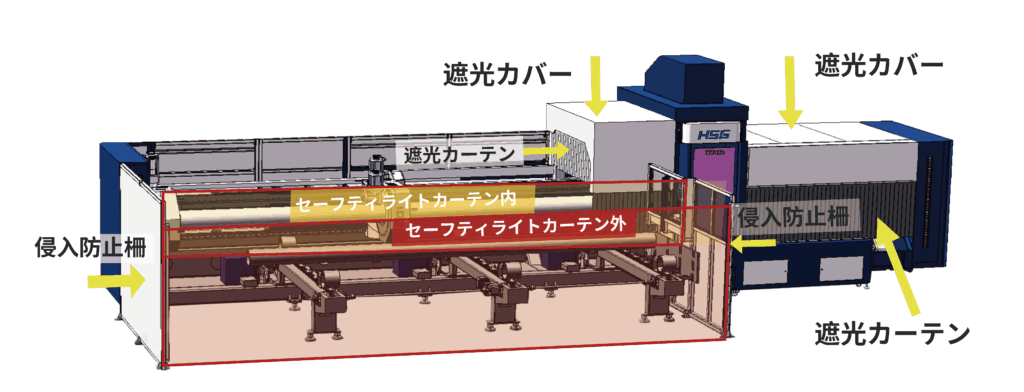

ダブルセーフティライトカーテンで操作性と安全性を確保
日本国内市場を見据え、さらに操作性と安全性を大幅に改善。安心してベストな環境で最適な加工が可能です。
- 外：ローディング装置可動域に人が侵入した場合、ローディング動作を直ちに停止します。
- 内：マシン全体の動作を直ちに停止させます。

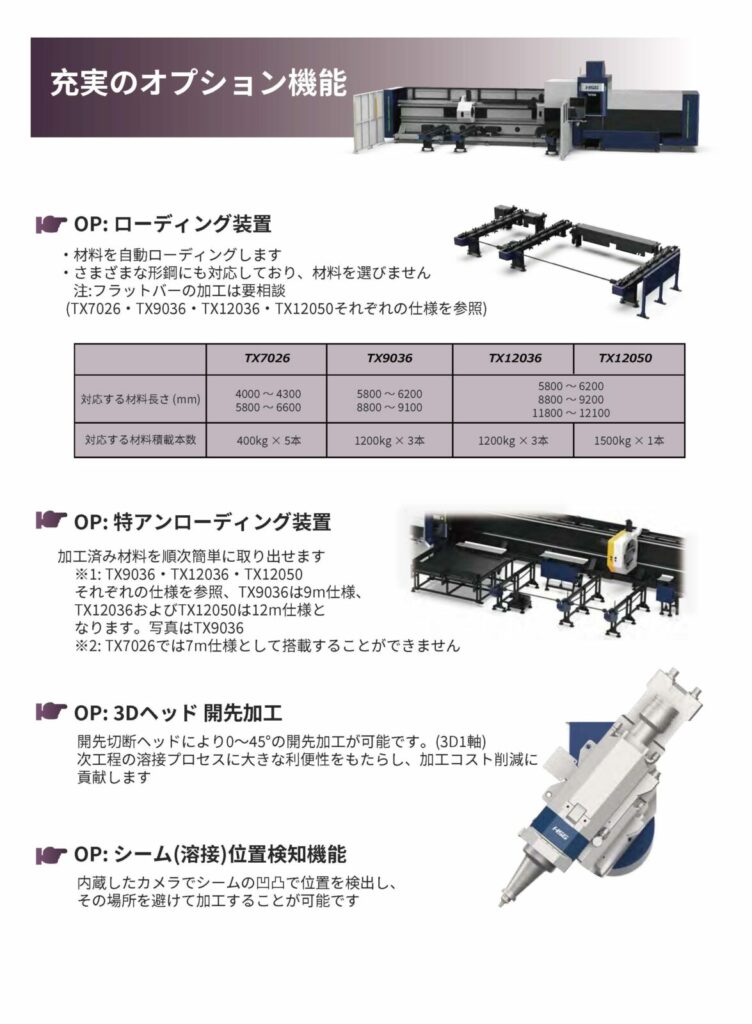

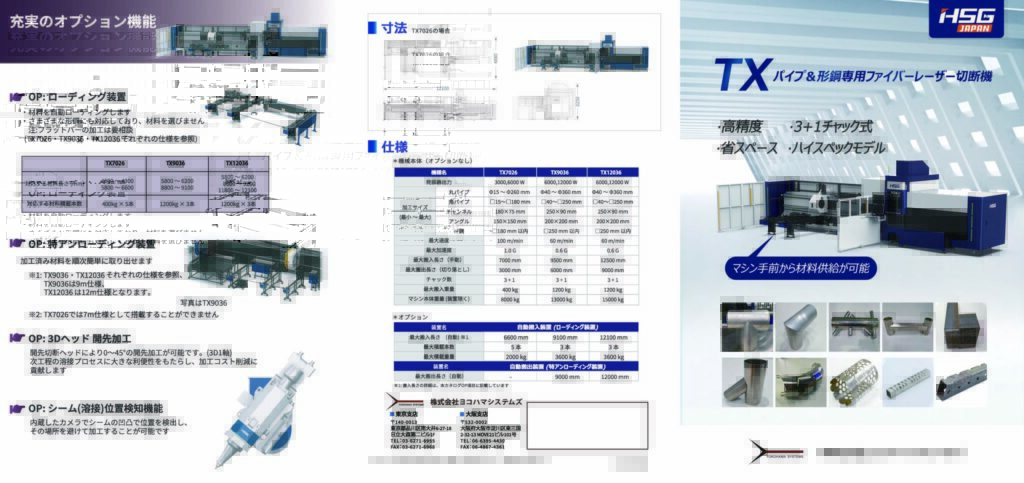

オプション：ローティング装置
- 材料を自動ローディングします。
- さまざまな形鋼にも対応しており、材料を選びません。
※フラットバーの加工は要相談
（TX7026・TX9036・TX12050のそれぞれの仕様を参照）
スクロールできます
| TX7026 | TX9036 | TX12036 | TX12050 | |
|---|---|---|---|---|
| 対応する材料長さ（mm） | 4000 ～ 4300 5800 ～ 6600 | 5800 ～ 6200 8800 ～ 9100 | 5800 ～ 6200 8800 ～ 9200 11800 ～ 12100 | |
| 対応する材料積載本数 | 400kg × 5本 | 1200kg × 3本 | 1200 × 3本 | 1500kg × 1本 |
オプション：特アンローディング装置
加工済み材料を順次簡単に取り出せます。
※1：TX9036・TX12036・TX12050それぞれの仕様を参照、TX9036は9m仕様、TX12036およびTX12050は12m仕様となります。写真はTX9036
※2：TX7026では7m仕様として搭載することができません。

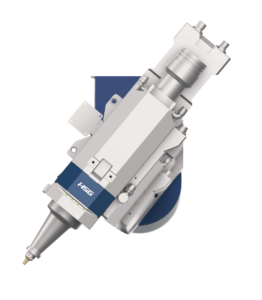

オプション：3Dヘッド開先加工
開先切断ヘッドにより、0 ～ 45°の開先加工が可能です。（3D1軸）
次工程の溶接プロセスに大きな利便性をもたらし、加工コスト削減に貢献します。

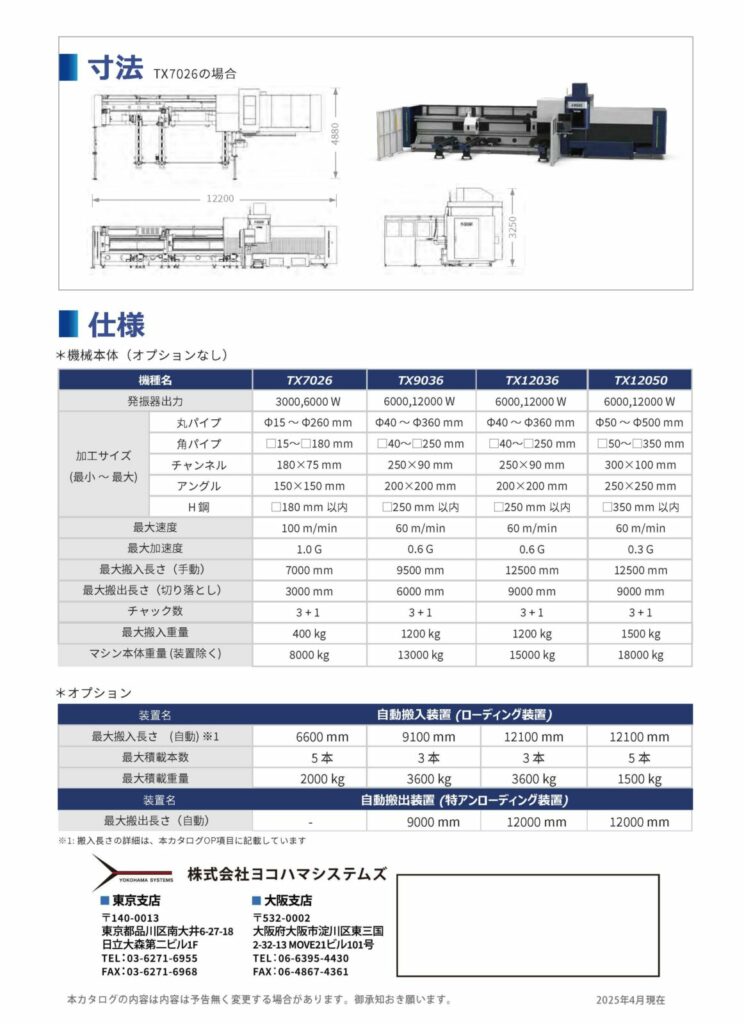

寸法
TX7026の場合
主な仕様
スクロールできます
| 機種名 | TX7026 | TX9036 | TX12036 | TX12050 |
|---|---|---|---|---|
| 発振器出力 | 3000W /6000W | 6000W /12000W | 6000W /12000W | 6000W /12000W |
| 丸パイプ加工範囲 | Φ15～Φ260mm | Φ40 ～Φ360mm | Φ40 ～Φ360mm | Φ50 ～Φ500mm |
| 角パイプ加工範囲 | □15 ～ □180mm | □15 ～ □180mm | □15 ～ □180mm | □15 ～ □180mm |
| チャンネル加工範囲 | 180×75mm | 250×90mm | 250×90mm | 300×100mm |
| アングル加工範囲 | 150× 150mm | 200×200mm | 200×200mm | 250×250mm |
| H鋼加工範囲 | □180mm以内 | □250mm以内 | □250mm以内 | □350mm以内 |
| 最大速度 | 100m/min | 60m/min | 60m/min | 60m/min |
| 最大加速度 | 1.0G | 0.6G | 0.6G | 0.3G |
| 最大搬入長さ （手動） | 7000mm | 9500mm | 12500mm | 12500mm |
| 最大搬出長さ （切り落とし） | 3000mm | 6000mm | 9000mm | 9000mm |
| チャック数 | 3+1 | 3+1 | 3+1 | 3+1 |
| 最大搬入重量 | 400kg | 1200kg | 1200kg | 1500kg |
| マシン本体重量 （装置を除く） | 8000kg | 13000kg | 15000kg | 18000kg |
